射频连接器归档 - ljqcj.cn http://www.c7t4nu.cn/tag/射频连接器/ 德索五金电子 Mon, 18 Aug 2025 08:15:56 +0000 zh-CN hourly 1 https://wordpress.org/?v=6.1.7 一部电影的背后,有多少连接器在暗中撑腰? http://www.c7t4nu.cn/35604.html Mon, 18 Aug 2025 08:05:14 +0000 http://www.c7t4nu.cn/?p=35604 ???“历史不怕被拍成电影,怕的是信号断在半途。” ——这是我第一次看到“731电影制作”这个项目时想到的。 ? […]

一部电影的背后,有多少连接器在暗中撑腰?最先出现在ljqcj.cn。

]]>
???“历史不怕被拍成电影,怕的是信号断在半途?!?/strong>

——这是我第一次看到“731电影制作”这个项目时想到的。

??????

那一刻我意识到,影像的完整,不只是摄影师的功劳,也不只是演员的发挥,它还取决于一些藏在幕后的小角色——连接器。


?? 从镜头背后开始说起

观众看到的是镜头前的故事,而在摄像机背面,那一排排接口,才是让故事被完整记录的基础。

BNC?把高清视频稳定传到导演监视器;

Lemo/Fischer?让无线跟焦器精准操控镜头;

XLR?把对白和环境音干净无杂音地送进录音机。

它们从不抢镜,却决定了画面与声音的成色。


?? 灯光的“呼吸感”

氛围感的诞生,离不开灯光组的调度。为了让每一盏灯按需要呼吸,现场依赖的是:

  • 工业电源连接器
    (如PowerCON):高功率灯具的安全供电与快速切换。
  • DMX控制的XLR
    精确调整亮度与色温,营造情绪。

时间在片场是最昂贵的资源,而连接器能让灯光组快一秒,整个剧组就快一秒。


?? 声音的忠诚

声音是让观众相信故事的关键。

  • XLR
    在几十米甚至上百米的距离内依然保持音质纯净。
  • TRS/TA
    ?在耳返与监听中,让收音师随时判断效果。

一次延迟、一次失真,都可能破坏一整个情绪。


?? 素材的护送队

每天的素材动辄数百GB,需要安全快速地送到后期。

  • USB-C / Thunderbolt
    高速转移文件,保证拍摄节奏。
  • BNC传输12G-SDI
    让4K/8K画面在监看与调色中稳定无卡顿。

这像是一队护送队,任务就是全程无损地把故事送到下一个环节。


?? 工程师的执念

电影制作,本质是一个庞大的信号与电力网络。
没有连接器,这个网络就像断了经脉的高手——再强的功力也使不出来。

在德索,我们常说:

功成不必在我,成事必不离我。

幕后工作者的价值,就藏在这种稳定和可靠里。


?? Ken & 德索工厂

电影人用镜头守住故事,德索用连接器守住信号。
一个记录的是人类的情感与历史,一个保障的是信息与能量的流动。

而我——Ken,不只是卖连接器的人。
我喜欢用工程师的眼睛看世界,用讲故事的方式让你看到技术的温度。
如果你也相信细节的力量,那我们在不同的行业里,其实是同类人。

Ken|德索工厂工程师专注连接器与线束,让设备更可靠,让故事更有温度

一部电影的背后,有多少连接器在暗中撑腰?最先出现在ljqcj.cn。

]]>
MCX、MMCX选错了,产品可能死在出厂前 http://www.c7t4nu.cn/35552.html Wed, 06 Aug 2025 08:02:30 +0000 http://www.c7t4nu.cn/?p=35552 ?如果你觉得连接器只是个小零件,那我建议你看看一台卫星失联的代价。 ——来自德索工厂工程师 Ken 的日常随笔 […]

MCX、MMCX选错了,产品可能死在出厂前最先出现在ljqcj.cn。

]]>
📌?如果你觉得连接器只是个小零件,那我建议你看看一台卫星失联的代价。

——来自德索工厂工程师 Ken 的日常随笔

??????

MCX、MMCX选错了,产品可能死在出厂前

他们很小,甚至可以藏在指甲盖下。

他们不发光,也不发声。

可如果选错了——

产品,可能还没来得及上市,就已经注定失败。

我是Ken,德索(Dosinconn)工厂的工程师,在这个连接一切的世界里,已经摸爬滚打了8年。我今天想和你聊聊两个“以貌取人的”家伙:MCX和MMCX连接器。


🔍?概念不清,是入坑的第一步

项目
MCX
MMCX
接口尺寸
较大,适中
更小,更轻便
频率范围
DC~6GHz
DC~6GHz
接口结构
卡口式(Snap-on)
同样为卡口式
使用寿命
500次插拔
500次插拔
特点
成本相对较低,安装方便
高密度,小型化设计

别看它们技术参数“差不多”,但在实际应用中,一步错就可能步步错。


🧩?应用场景:千万别搞混

  • MCX
    ?更常见于工业控制、GPS??椤⑸淦挡馐陨璞?/strong>等??占湓市?、维护频繁,是它的主战场。
  • MMCX
    ?则更青睐耳机模组、医疗设备、无人机、通信???/strong>等场景——体积要小,震动强,空间寸土寸金。

我见过一家做工业相机模组的客户,图省事,把MMCX当MCX用。结果产品测试阶段频繁断线,返工重配,导致订单延迟交付,被客户拉入黑名单??突е两裉崞穑允且涣郴谝?。


🏭?在德索,我们是怎么避免这个问题的?

在德索工厂,每一批MCX和MMCX连接器出货前,都经过五轮校验尺寸识别比对。

从车床开模到CNC加工,从电气性能测试到盐雾老化验证,每一个环节都不容有失。

我们不止是“生产连接器”,我们是“守护信号的最后一关”。


📈?行业观察:小型化,是趋势,更是压力

随着5G通信、可穿戴设备、医疗内窥设备等行业的兴起,“小型+高频”成了连接器的终极考题。MCX和MMCX这样的“微型士兵”,需求只增不减。

但高频带来的不是简单的规格要求,而是:对匹配、稳定、EMI屏蔽、装配精度等全方位的挑战

选错了?不止是性能打折,连认证也可能直接不过。


💡?工程师的建议:别怕多问一句

连接器的世界复杂得超出你想象。

如果你还在犹豫“MCX好还是MMCX合适”,别只盯参数表,多问一句你信得过的工程师,

也许能为你省下一场“灾难”。


📬?如果你对MCX、MMCX选型还有疑问,欢迎来信:Ken|德索工厂连接器工程师📮邮箱:kenconn@foxmail.com

📍地址:广东·江门

我们专注射频连接器,认真对待每一寸信号的传递。

MCX、MMCX选错了,产品可能死在出厂前最先出现在ljqcj.cn

]]>
做连接器的这几年,我越来越不在乎“成就感”了 http://www.c7t4nu.cn/35546.html Tue, 05 Aug 2025 06:23:23 +0000 http://www.c7t4nu.cn/?p=35546 ?关注我,了解一个在德索工厂认真画图、偶尔唠叨、但从不忽悠的工程师日常。 今天是星期天,我在电脑前写这篇文章。 […]

做连接器的这几年,我越来越不在乎“成就感”了最先出现在ljqcj.cn。

]]>

📌?关注我,了解一个在德索工厂认真画图、偶尔唠叨、但从不忽悠的工程师日常。
今天是星期天,我在电脑前写这篇文章。你呢?在阳台发呆,还是在给小孩调电视信号?无论你是客户,是同行,是朋友——欢迎你来听我说几句不着急、不推销的人话。

?? ? ??

01

“这图你画得挺用心的,有成就感吧?”

我收到这句话的时候,其实是有点愣住的。

我正盯着一个TNC插头的螺纹细节在反复推敲,没想到客户居然发来了这样一句话。

说真的,“成就感”这个词,我已经很久没想过了。

你想想看:画的图,客户看不懂;改的图,老板看不见;认真做的版本,最后还是被选了那个“价格低一点点”的……

说实话,如果图纸也能刷点赞,我可能早火了。但现实就是:画图没人点赞,连“收藏”都没有。


02

“你是干连接器的?不就是几个头子嘛?!?/strong>

这句话我也听过。

前几年刚做BNC那阵,我的热情还挺高。拿到一个订单能激动一整天,去展会上有人愿意听我讲SMA和N头的区别,我能讲出一身汗来。

但渐渐地,我发现一个规律:

越是认真做连接器的人,越是不说话。

他们不在乎“谁做得更高端”,只关心:“你这PIN是不是0.5铜包钢?”

他们不会发朋友圈说“我们是行业领导者”,但却会默默把每一颗螺钉扭紧到规定扭矩,只因为客户曾经在雨天里断过信号。

——这不是“没有成就感”,而是“换了成就感的定义”。


03

《礼记》有言:“工有其器而后成其事。”

我们这一行,做的是器,是连接的“边角”。

但器物背后,其实也有人心。

上个月,一个客户发来一封特别短的邮件:

“你那个FAKRA的公头,我这边测试过了,挺稳的,谢谢?!?/section>

就这十几个字,我反复看了三遍。

不是因为它文笔多好,而是因为它的“短”,反而显得笃定。

那一刻我才意识到,原来所谓的“成就感”,有时候不是绚丽的,而是静静的——像你在晚饭后拧紧一颗螺丝那样安静,像你在图纸角落多写一句注意事项那样自觉。


04

“你都做到第几年了?”

这是一个新同事问我的问题。

我想了想,五年了吧。从画图到看图,再到识人、识心,我学得其实远比我愿意承认的多。

有时候客户不选我们,我也不恼;有时候订单取消,我也不吭声。

但只要是我手里出的图、我厂里出的货,我还是愿意“慢一点,仔细一点”,哪怕没人在意。

想起一句诗,苏轼的:

“谁道人生无再少?门前流水尚能西。”

有时候我觉得,我们这些连接器人,就是那条悄悄流过你门前的水。它不发光,不喧哗,却一直在流着,接着,撑着。

你可能不知道它什么时候来,什么时候走,但你会记得,那天信号没断,画面没花,系统没挂。


05

所以,我越来越不在乎“成就感”了。

我更在乎的,是——

  • 那些“信得过”的老客户,
  • 那个凌晨一点还在问你螺纹规格的工程师,
  • 还有我自己,画完图时那种“可以交代”的踏实。

周日写这篇文章,不是为了煽情,也不是为了卖产品。只是想说——

如果你也是做连接器的,我们可以不被夸,但不能不认真。

如果你是我们的客户,你也许很难判断报价表里的工艺高低,但你能感受到信任和负责的温度。

这就是我们存在的意义。


06

结尾,我想引用一句诗

来自《诗经·卫风》:

“昔我往矣,杨柳依依;今我来思,雨雪霏霏?!?/section>

你来来去去,我们一直守在工位,在你的“雨雪”未至之时,把那个小小的接口,准备好。

这不是伟大,但也许值得你偶尔想起。


📮

我是Ken,德索工厂的一名工程师。我不写鸡汤,也不玩套路,只想让你知道:

在这条被忽视的连接器赛道上,还有人默默在做一件事:让每一个连接,都稳一点、实在一点、真一点。

祝你周末好,信号通畅,人也顺畅?;队粞粤牧哪愣浴俺删透小钡目捶ā?/p>

做连接器的这几年,我越来越不在乎“成就感”了最先出现在ljqcj.cn。

]]>
F型同轴连接器公头直式锁接镀镍 DOSIN-803-0508 http://www.c7t4nu.cn/portfolio-item/dosin-803-0508/ Tue, 25 Jan 2022 02:16:38 +0000 http://www.c7t4nu.cn/?post_type=portfolio&p=16754 F型同轴连接器公头直式锁接镀镍 DOSIN-803-0508最先出现在ljqcj.cn。

]]>

F型同轴连接器公头直式锁接镀镍 DOSIN-803-0508

F型同轴连接器公头直式锁接镀镍 DOSIN-803-0508


料号:DOSIN-803-0508
标签:F型同轴连接器公头直式锁接镀镍 DOSIN-803-0508

产品特点:

  • 采用螺纹结构,具有更高的防护性和使用稳定性;

  • 结构非常简单,生产成本低,价格实惠;

  • 接线操作仅需30秒,易于安装使用;

  • 检验时无需拆卸,连接后认可轻松完成检验;

  • 高质量原厂出货,30天无忧退换货;

  • 来自品牌OEM原厂批发,相同质量,更实惠的价格。



产品参数

阻抗 75 ohm
频率范围 0~1 GHz
电压驻波比 直式 ≦ 1.2max / 弯式≦ 1.3max
耐电压 500 V rms
工作电压 170 V rms
中心接触电阻 ≦ 10 mΩ (Milliohms max.)
外接触电阻 ≦ 5 mΩ (Milliohms max.)
绝缘电阻 ≧ 1000 mΩ (Megohms min.)
射频泄漏 -100dB min @1GHz
耦合方式 3/8-32螺纹连接
保持力 20 lbs min.C
机械寿命 大于500次
环境温度 -40?C ~ +60?C

材质

部件 材料 表面处理
主体 ZINC NI:80-120u”
中心针 Phosphor SN
绝缘子 PP White

F型同轴连接器公头直式锁接镀镍 DOSIN-803-0508最先出现在ljqcj.cn。

]]>
同轴f型接头公头RF连接器负载镀镍 DOSIN-803-0509 http://www.c7t4nu.cn/portfolio-item/dosin-803-0509/ Tue, 25 Jan 2022 02:16:38 +0000 http://www.c7t4nu.cn/?post_type=portfolio&p=16755 同轴f型接头公头RF连接器负载镀镍 DOSIN-803-0509最先出现在ljqcj.cn。

]]>

同轴f型接头公头RF连接器负载镀镍 DOSIN-803-0509

同轴f型接头公头RF连接器负载镀镍 DOSIN-803-0509


料号:DOSIN-803-0509
标签:同轴f型接头公头RF连接器负载镀镍 DOSIN-803-0509

产品特点:

  • 采用螺纹结构,具有更高的防护性和使用稳定性;

  • 结构非常简单,生产成本低,价格实惠;

  • 接线操作仅需30秒,易于安装使用;

  • 检验时无需拆卸,连接后认可轻松完成检验;

  • 高质量原厂出货,30天无忧退换货;

  • 来自品牌OEM原厂批发,相同质量,更实惠的价格。



产品参数

阻抗 75 ohm
频率范围 0~1 GHz
电压驻波比 直式 ≦ 1.2max / 弯式≦ 1.3max
耐电压 500 V rms
工作电压 170 V rms
中心接触电阻 ≦ 10 mΩ (Milliohms max.)
外接触电阻 ≦ 5 mΩ (Milliohms max.)
绝缘电阻 ≧ 1000 mΩ (Megohms min.)
射频泄漏 -100dB min @1GHz
耦合方式 3/8-32螺纹连接
保持力 20 lbs min.C
机械寿命 大于500次
环境温度 -40?C ~ +60?C

材质

部件 材料 表面处理
主体 ZINC NI:80-120u”
中心针 Phosphor SN
绝缘子 PP White

同轴f型接头公头RF连接器负载镀镍 DOSIN-803-0509最先出现在ljqcj.cn。

]]>
SMA射频转接头弯式公头转公头DOSIN-806-0075 http://www.c7t4nu.cn/portfolio-item/dosin-806-0075/ Sat, 22 Jan 2022 09:23:45 +0000 http://www.c7t4nu.cn/?post_type=portfolio&p=16225 SMA射频转接头弯式公头转公头DOSIN-806-0075最先出现在ljqcj.cn

]]>

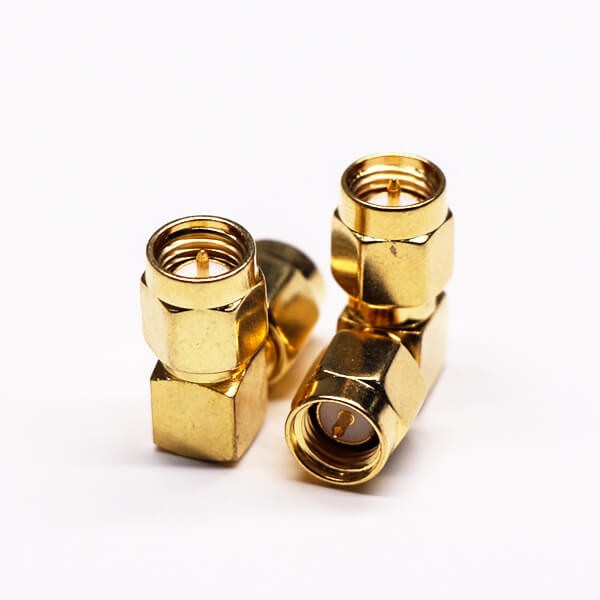

SMA射频转接头弯式公头转公头DOSIN-806-0075

料号:DOSIN-806-0075
标签:SMA射频转接头弯式公头转公头DOSIN-806-0075

产品特点:

  • 高性能电子连接器,频率高达18GHz,低反射;

  • 螺纹连接结构保证产品在使用过程中具有低损耗和高安全性的特征;

  • 高质量原厂出货, 30天无忧退换货;

  • 来自品牌OEM原厂批发,相同质量,更实惠的价格;



电气性能

阻抗 50 ohm
频率范围 0~18 GHz
电压驻波比 直式 ≦ 1.3max / 弯式≦ 1.5max
耐电压 接RG142,RG405线缆时为1000 V rms
接RG316,RG402线缆时为750 V rms
接RG142,RG405线缆时为500 V rms
工作电压 接RG142,RG405线缆时为500 V rms
接RG316,RG402线缆时为375 V rms
接RG142,RG405线缆时为170 V rms
中心接触电阻 ≦ 6.0 mΩ (Milliohms max.)
外接触电阻围 ≦ 2.0 mΩ (Milliohms max.)
绝缘电阻 ≧5 x 103 mΩ (Megohms min.)

材料

部件 材料 表面处理
主体 Brass Au:1-3u”
绝缘子 TEFLON NONE
中心针 BRASS Au:5u”

机械性能

耦合方式 1/4-36螺纹锁紧
保持力 15 lbs min.
连接螺母扭矩 30in-lbs.min.
配接耐久性 大于500次(使用铍铜接触件时)

环境性能

温度范围 -65°C ~ +165°C
振动 MIL-STD-202Meth.204
抗腐蚀性 MIL-STD-202 Meth.101

SMA射频转接头弯式公头转公头DOSIN-806-0075最先出现在ljqcj.cn

]]>
BNC母接头插座RF射频连接器直式锁线式DOSIN-801-0294 http://www.c7t4nu.cn/portfolio-item/dosin-801-0294/ Fri, 21 Jan 2022 09:16:52 +0000 http://www.c7t4nu.cn/?post_type=portfolio&p=15746 BNC母接头插座RF射频连接器直式锁线式DOSIN-801-0294最先出现在ljqcj.cn。

]]>

BNC母接头插座RF射频连接器直式锁线式DOSIN-801-0294

BNC母接头插座RF射频连接器直式锁线式DOSIN-801-0294


料号:DOSIN-801-0294
标签:BNC母接头插座RF射频连接器直式锁线式DOSIN-801-0294

产品特点:

  • 厂家直销批发价格,免费提供样品测试;产品可根据材质和性能要求定制;

  • 依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;

  • 卡口式连接方式,便于快速插拔使用,方便快捷;

  • 紧凑设计,所需安装空间更少;



产品规格

温度范围 -55~+155°C(PE?Cable?-40~+85°C)
环境温度 ≦95%(40°C±2°C)
特性阻抗 50Ω,75Ω
频率范围 DC~4GHz
工作电压 500Vr.m.s
耐压 1500Vr.m.s
中心接触电阻 <=1.5mΩ
外导体电阻 <=1mΩ
绝缘电阻 >=?5000?MΩ
中心导体保持力 >=?0.57N
插入损耗 0.20dB/3GHz
电压驻波比?直式 <=1.22/3GHz
电压驻波比?弯式 <=1.30/3GHz
耐用性 >=500次

注释:具体规格参考图纸

类型 材料 表面处理
主体 镀镍
绝缘体 POM 白色
中心针 黄铜 镀镍

BNC母接头插座RF射频连接器直式锁线式DOSIN-801-0294最先出现在ljqcj.cn。

]]>
