对于经常采购M12连接器接头的工作人员来说，了解一下M12连接器接头的编号原则是非常有必要的，因为在对M12连接器接头编号原则有了更深的了解之后，将会帮助我们更好的采购M12连接器相关的产品。

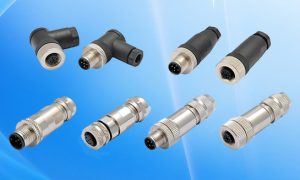

德索五金电子可提供带有a编码公、母IP67防水等级塑料外壳的m12连接器4针。

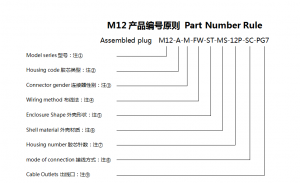

M12 Connector Part Number Coding Rule for Ordering

注：

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ①Model series型号：M5, M8, M12, M16

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ②Housing code胶芯类型：A, B, D, X, T, S code

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ③Connector gender连接器性别：F (Female), M (Male)

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ④Wiring method布线法：FW (Field Wireable)现场接线

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ⑤Enclosure shape外壳形状：ST (Straight)直头, RA(Right Angle) 直角

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ⑥Shell material外壳材质：MS (Metal Shield)金属外壳, PS (Plastic Cover)塑胶外壳

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ⑦Housing number胶芯针数：03P-3 pin, 04P-4 Pin, 05P-5Pin, 06P-6Pin , 08P-8 Pin, 12P-12 Pin, 17P-17 Pin

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ⑧mode of connection接线方式：SC (Screw Terminals)螺丝, SD (Solder Terminals)焊接

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ⑨Cable Outlets出线口：PG7 (4-6mm), PG9 (6-8mm)

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 一.m12接头4针的产品特点

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?接头系列：M12。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?性别：男女均可。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?编码：A编码。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?触点：4针。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?二.m12 4针连接器的机械和电气特性

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?连接器锁定系统：螺钉终端

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?线规(mm)0.75 mm m2

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?线规(AWG)18

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?电缆出口4-6 mm

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?防护等级IP67

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?机械操作>100个配合循环

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?高温85°C低温-40°C

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?额定电压250V

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?额定冲击电压2500V

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?污染程度3

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?过电压类别

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?材料组III

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?额定电流(40°C)4 A

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?体积电阻率≤3mΩ(金)

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?接触铜锌(黄铜)材料

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?接触板(Optaloy)

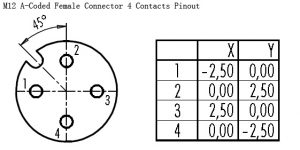

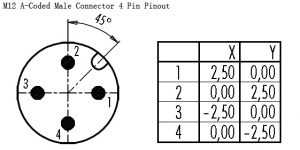

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?三.m12 a编码4针公、母接头引出线

4. Other connectors similar with m12 connector 4 pins

M12连接器产品专题页面：(https://www.china-guan.com/sensor-connector/m12-connector/)，上万款优质M系列连接器产品待您来挑选，如果是一些特殊规格型号的M12系列产品，我们还为您提供了M12连接器定制打样的服务，快速满足您的特殊需求，完成您的产品供应。
